逆風玩轉,靜音防抖,燦瑞推出三相無感BLDC驅動IC OCH2360
燦瑞科技推出直流無刷電機驅動新產品OCH2360,是一款適用于低壓三相無刷直流電機的無傳感器驅動IC,尤其適合于便攜式終端馬達驅動。
隨著半導體技術的發展、MCU與驅動組件的普及,以及永磁新材料、自動控制技術,特別是大功率開關器件的發展,以及國內高壓、高速電機制造技術的提升,BLDC電機得到了長足的發展。
相對傳統有刷電機,BLDC電機具有體積小、重量輕、效率高、轉矩特性優異、無級調速、過載能力強等特點,廣泛應用于智能家電、電動工具、通信電子、機器人、汽車等領域。根據Grand View Research的統計,2022年BLDC的市場規模達189億美元,預計2025年的市場規??蛇_(dá)223億美元,年復合增長率為5.7%。
燦瑞科技OCH2360采用無傳感器正弦波控制技術驅動三相無刷直流 (BLDC) 電機,顯著降低了電機的運行噪聲和振動。芯片通過外部PWM輸入控制電機轉速,采用智能解析反電勢信號來檢測電機轉子位置,無需霍爾傳感器。
靜音能力優越
設計OCS新型智能解析算法,生成轉子位置實時匹配的空間旋轉圓形矢量,保證輸出力矩的穩定,極大減少方波控制換相帶來的扭矩波動,相比傳統方波控制大大降低了由于換向產生的電磁噪聲。OCS芯片方案轉矩波動更小,電流諧波更少,且控制更為“細膩”。
高效節能
應用OCS獨有H橋架構,并發揮功率開關領域的技術累積,把高效率和高功率密度作為優勢,針對不同領域開發了不同的驅動控制算法,實現高效率的高光表現,并幫助客戶滿足各種節能標準。OCH2360極低的待機電流(36uA)非常適合電池供電等對節能要求比較高的應用場景。
可視化應用
OCH2360支持轉速指示功能,可通過SEL引腳配置不同的電頻率信號,以適配不同的機型,從而通過SO引腳輸出電機機械轉速。
超小型封裝

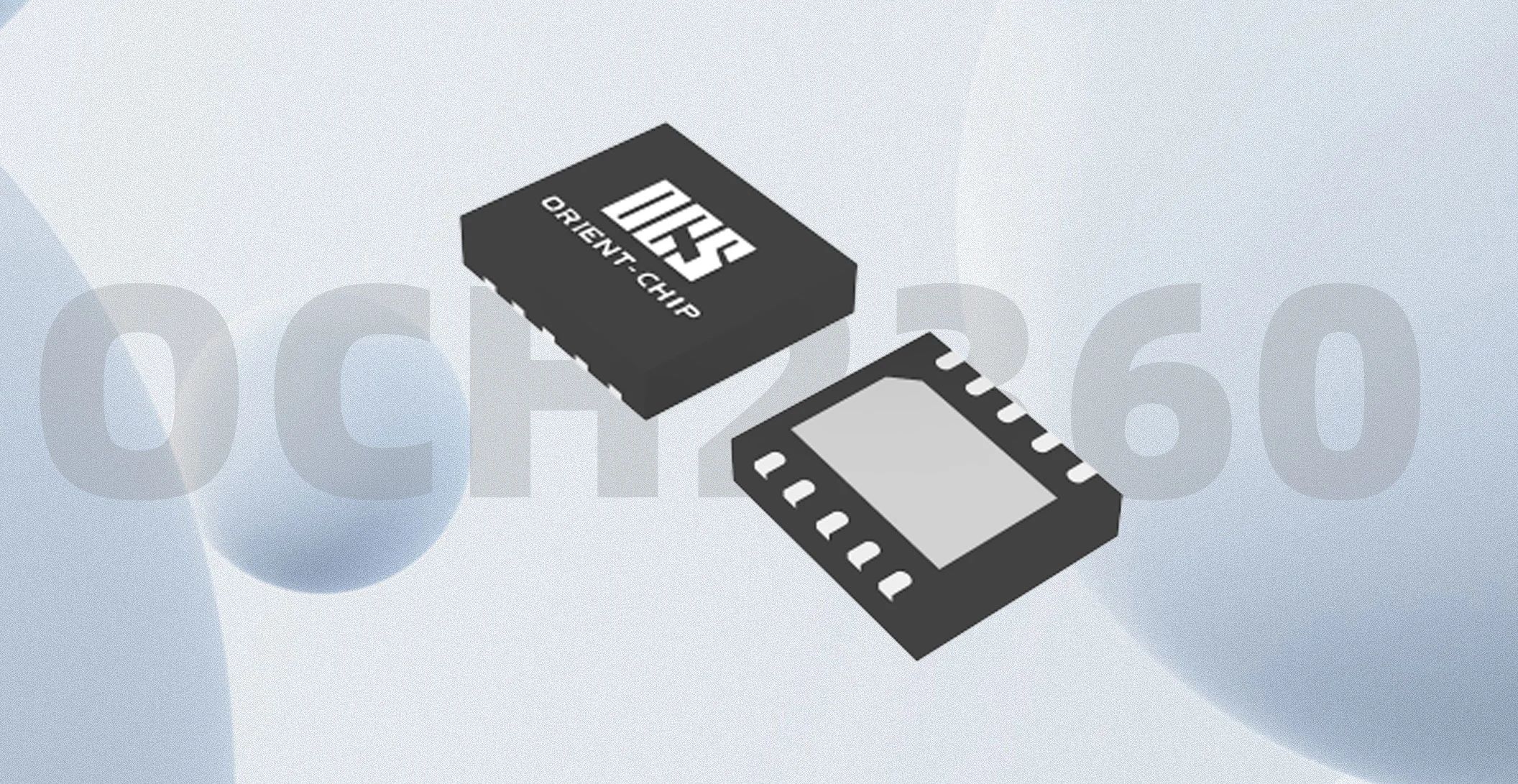

芯片采用0.5mm的VTDFN3x3-10L極薄封裝,非常適合對靜音要求比較高的筆記本、游戲機、CPU/顯卡散熱、AVVR、無線充等小型智能終端散熱系統應用。
低成本
芯片采用固化的電機控制算法,無需編程/燒寫操作,簡單且實用。集成了低壓、小功率無刷直流電機驅動所需的大部分外圍電路,最少僅需1顆陶瓷電容即可驅動馬達,極大節省了系統成本。
產品特點:
1.三相無刷直流電機無傳感器正弦波驅動器(極靜音)
2.VCC電壓:1.8V~6V
3.支持最大可持續(平均)運行電流700mA
確保100%啟動的強制換向控制
4.支持175°(靜音)/150°(高效率)兩種驅動模式
5.ESD HBM-8KV
6.支持2KHZ~50KHZ外部PWM調速
7.集成快速啟動、正反轉、除塵等功能
8.FG、1/2FG或1/3FG轉速信號輸出
9.節能功能(36uA待機電流)
10.集成自鎖保護和重啟功能
11.集成過溫保護功能
