在當前的消費電子市場，隨著摩爾定律對高性能SoC發展的限制，系統設計逐漸從簡單的硬件堆砌轉向注重產品使用體驗和性能的完善。其中，功耗管理成為至關重要的考量因素。多數電路模塊的待機電流已降至mA甚至uA級別，

因此我司推出負載開關用于各模塊供電前端，當模塊不在使用時，芯片關閉，切斷模塊其電源。且關斷電流可在1uA以下，能夠保證系統的功耗更低。從硬件設計上降低系統功耗，提高系統的待機使用時長。

燦瑞科技推出的OCP9212是基于OCP9211產品，進行迭代升級，并具備更豐富的功能：

1. 智能下拉：當使能腳電壓超過設定閾值時，使能腳下拉電阻自動降低，從而減小使能拉高時的耗電。

2. RCB功能：當VOUT電壓大于VIN一定電壓時，OCP9212能夠立刻關斷，防止出現反向電流，以損壞輸入器件。

除了上述功能，OCP9212在待機電流和靜態電流上的優化也更為出色，待機電流全壓常溫控制在50nA以下。相對于功耗和復雜系統更有優勢。

OCP9212使用場景

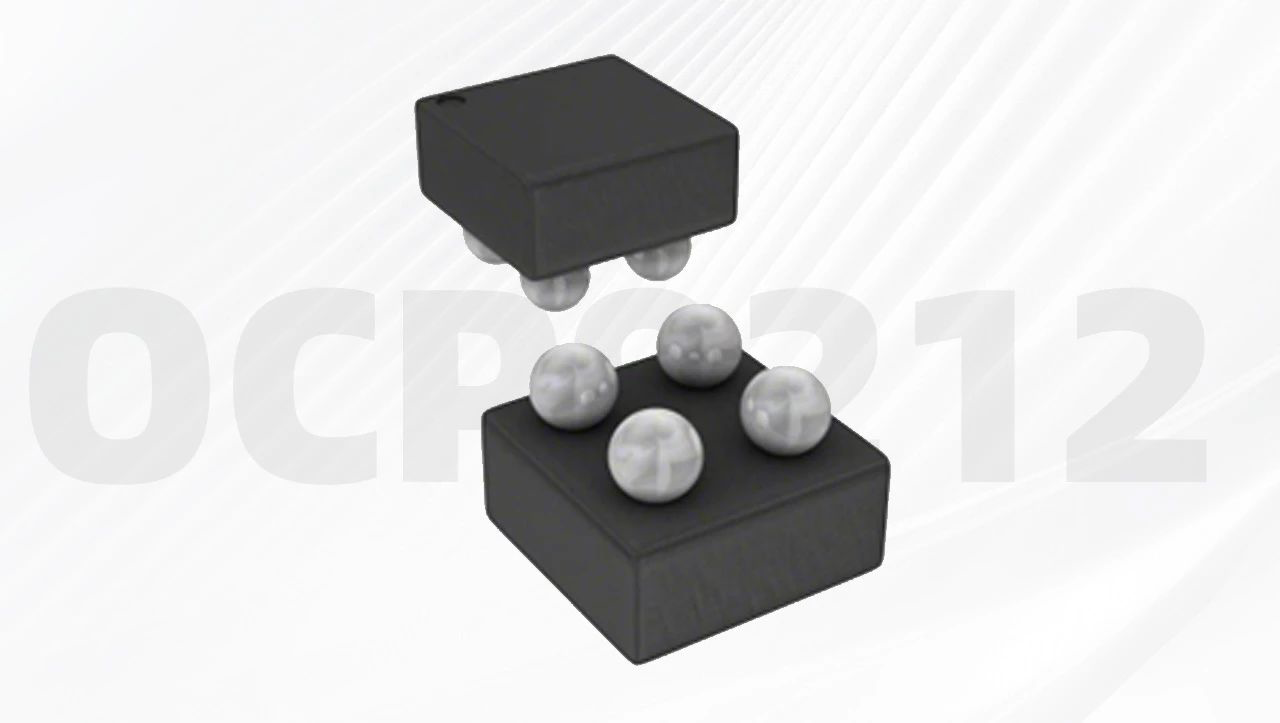

OCP9212的核心模塊采用P-MOS開關，并增加了GPIO控制輸出開關功能。該開關具有極低的導通電阻，在輸出端還集成了MOS集成放電電阻。當關閉后，可快速泄放輸出上殘余電荷，在啟動時，芯片調節Driver，使輸出電壓呈固定斜率上升，以防止突然增加電壓而帶來的浪涌沖擊，同時OCP9212還集成了防電流反灌和RCB功能，OCP9212采用環保材料的0.77mm*0.77mm WLCSP-4B封裝。

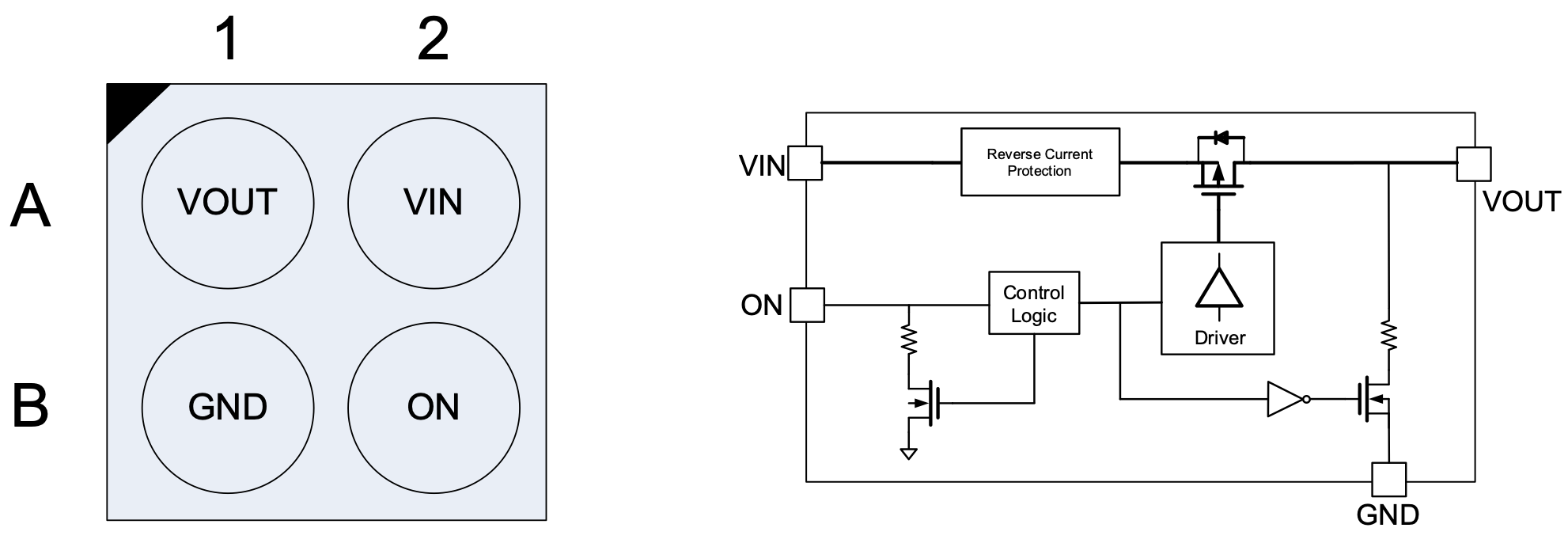

OCP9212封裝、芯片拓?fù)?/p>
